Elektroinštalácia

Elektroinštalácia

Pri novostavbách alebo prestavbách rodinných domov či bytov je dôležité si vybrať typ kúrenia skôr ako začnete robiť elektroinštaláciu. Príprava elektroinštalácie sa totiž odvíja od vami zvoleného typu kúrenia. Je rozdiel či inštalujete podlahové kúrenie, stropné kúrenie, konvektory alebo infrapanely.

Elektroinštalácia pri podlahovom vykurovaní

Do podlahového vykurovania zahŕňame:

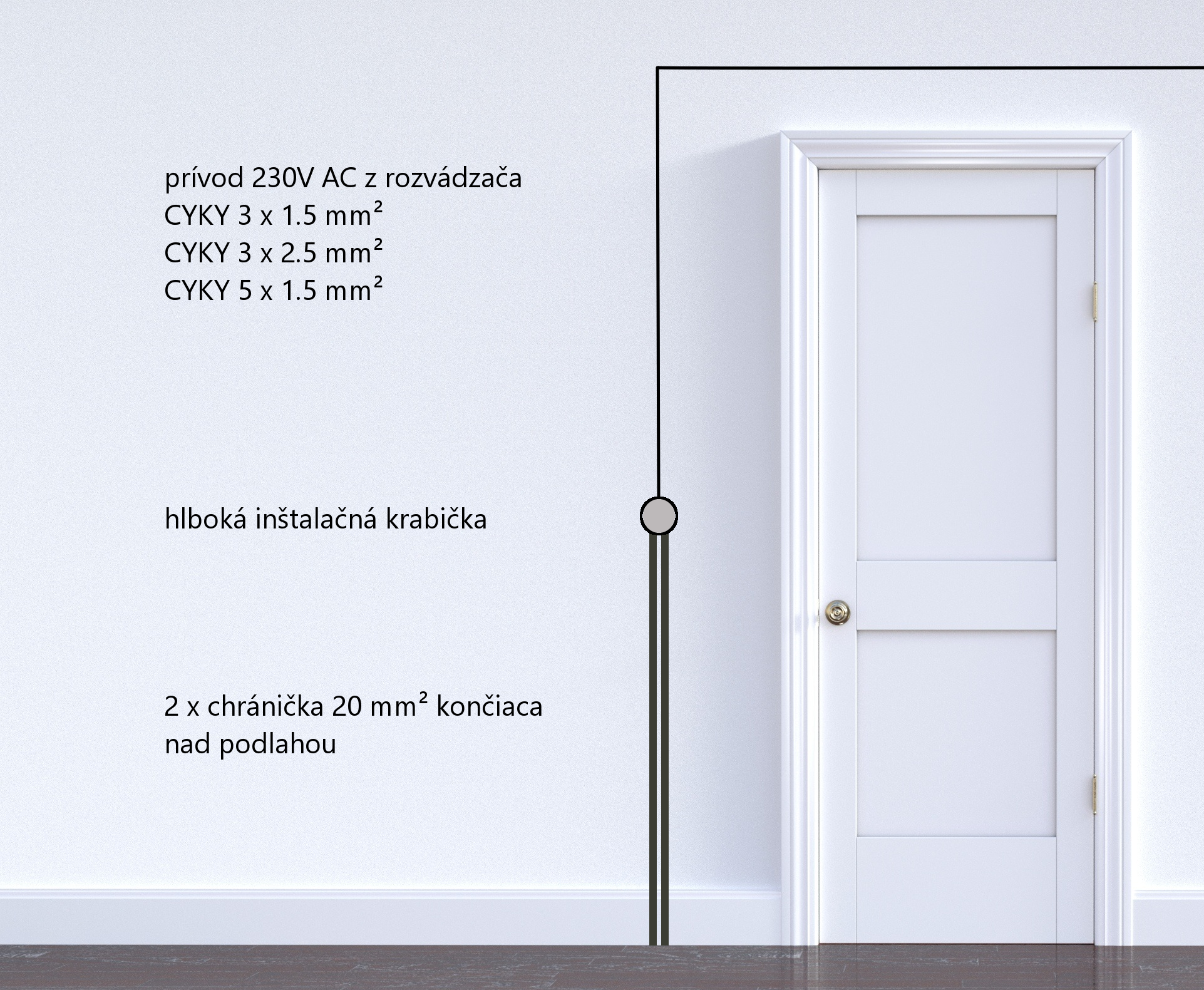

Popis k obrázku č. 1
Prívodný vodič sa privedie do hlbokej krabice KU 68 a inštaluje sa vo výške 120 až 140 cm od zeme. Použijú sa 2 chráničky ʺ20ʺ. Prívodný vodič CYKY 3 x 1,5 / 3 x 2,5 / 5 x 1,5. Presný typ vodiča závisí od výkonu kúrenia a spôsobu regulácie.
Pri podlahovom kúrení je potrebné použiť  termostat s podlahovou sondou.
obrázok č. 1

Elektroinštalácia pri stropnom vykurovaní

Do stropného vykurovania zahŕňame:

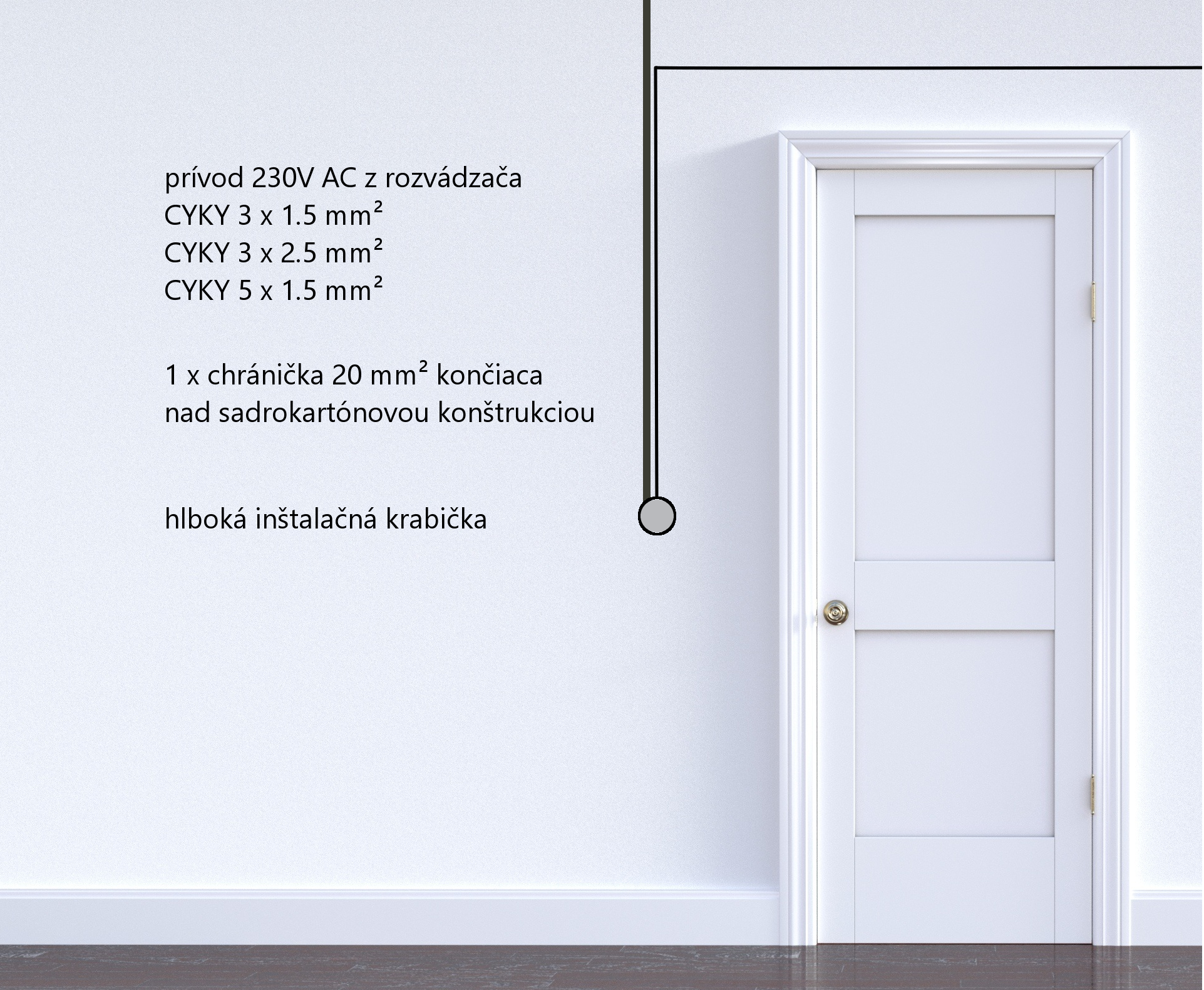

Popis k obrázku č. 2
Prívodný vodič sa privedie do hlbokej krabice KU 68 a inštaluje sa vo výške 120 až 140 cm od zeme. Použije sa jedna chránička ʺ20ʺ. Prívodný vodič CYKY 3 x 1,5 / 3 x 2,5 / 5 x 1,5. Presný typ vodiča závisí od výkonu kúrenia a spôsobu regulácie.

Pri stropnom kúrení je potrebné použiť analógový alebo digitálny termostat.

obrázok č. 2

Elektroinštalácia pri vykurovaní konvektormi

Pri inštalovaní konvektorov  sú možné dve alternatívy pripojenia:

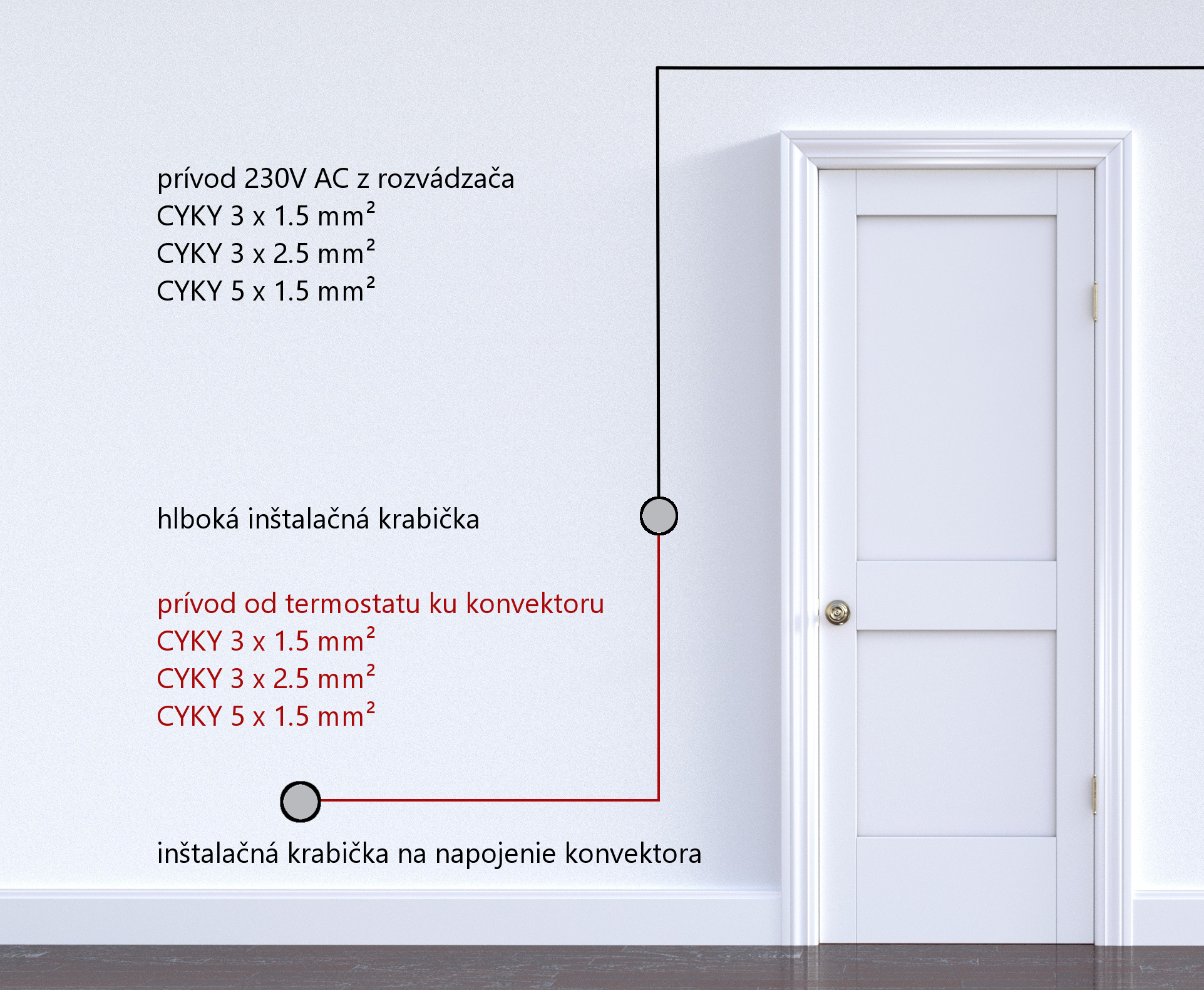

Popis k obrázku č. 3
Pripájacia krabica KU 68 sa umiestni za konvektor a privedie sa prívodný vodič.

obrázok č. 3

Popis k obrázku č. 4
Pripájacia krabica je umiestnená vedľa konvektora. Prívodný vodič môže byť zapojený na priamo, ale obvykle je ukončený vidlicou a zapája sa do zásuvky.
obrázok č. 4

Pri vykurovacích telesách s analógovým termostatom je možné pripojiť nadradenú digitálnu reguláciu.

Elektroinštalácia pri vykurovaní infrapanelmi

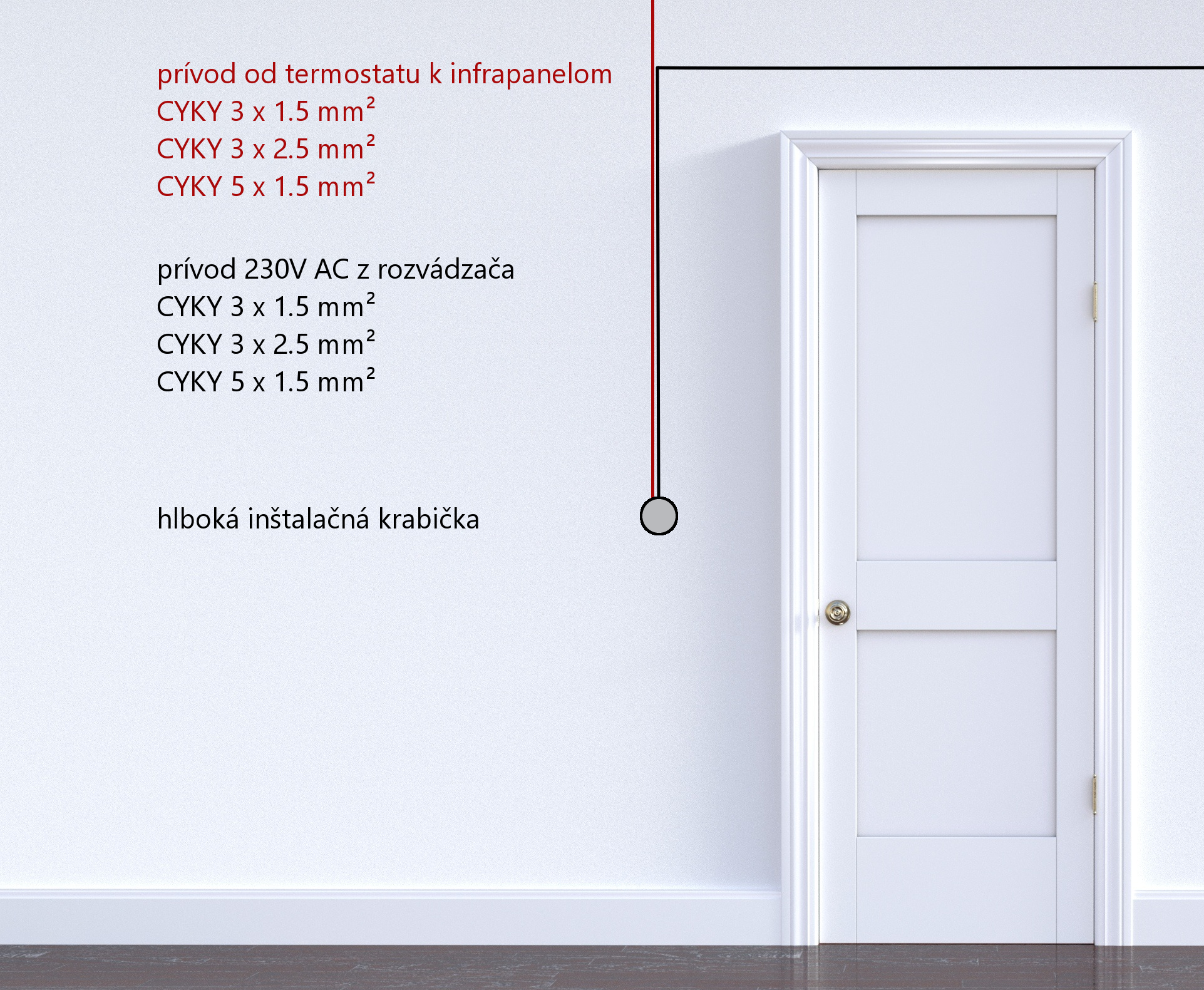

Popis k obrázku č. 5 :
Prívodný vodič sa privedie do krabice KU 68 a inštaluje sa vo výške 120 až 140 cm od zeme. Na zapojenie panelov do série sa použije odvod CYKY 3 x 1,5 alebo 3 x 2,5. Presný typ vodiča závisí od výkonu kúrenia a spôsobu regulácie. Napojenie infrapanelov je potrebné konzultovať s elektrikárom alebo odborne spôsobilou osobou.
Pri infrapaneloch je potrebné použiť vhodnú analógovú alebo digitálnu reguláciu.
obrázok č. 5

UPOZORNENIE: Tieto informácie sú iba informatívne. Presnú prípravu elektroinštalácie je možné navrhnúť až po odsúhlasení typu a výkonu kúrenia!
