Vykurovacie vodiče

Elektrické vykurovacie okruhy, ich výhody a nevýhody. Prehľad vykurovacích vodičov pre podlahové vykurovanie a pre protimrazovú ochranu.

Vykurovacie vodiče

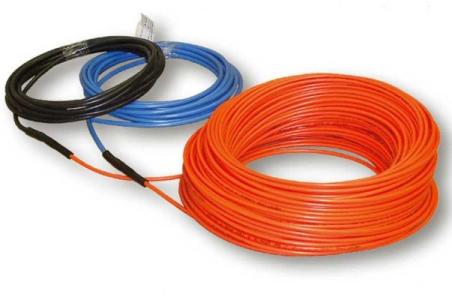

Elektrický vykurovací okruh

Elektrický vykurovací okruh je vodič, ktorý je vyrobený v určitej dĺžke a nie je možné ho skracovať. Inštalačná firma musí nainštalovať celú dĺžku vykurovacieho vodiča. Každý vodič je ukončený prívodným vodičom, tzv. studeným koncom, ktorého dĺžku je možné upraviť podľa potreby.

Výhody a nevýhody

Výhodou elektrického vykurovacieho okruhu je vyššia flexibilita pri montáži, hlavne v členitých a nepravidelných miestnostiach, pri vyhýbaní sa nábytku a pod. Taktiež je výhodou variabilita plošného príkonu a nižšia zriaďovacia cena.

Nevýhodou je podstatne náročnejšia montáž, kde je potrebné vytvárať slučky vykurovacieho kábla a fixovať kábel k podkladu.

Zloženie vykurovacích vodičov

Elektrické vykurovacie okruhy sa vyrábajú iba z odporových vodičov, ktoré sú najrozšírenejším typom vykurovacích vodičov. Jadro týchto vodičov je z tzv. rezistencie (odporový materiál), ktorá sa pri priechode elektrického prúdu zahrieva. Elektrické napätie je štandardizované (230 V, 400 V, 110 V – podľa zeme), ale rezistencie sa vyrábajú s rôznymi hodnotami odporu. Výpočtom je potom možné určiť, aké dlhé musia byť vodiče, aby pri danom napätí mali požadovaný príkon – teda aby vykurovali, ale súčasne sa neprehrievali. Preto nemožno odporové vodiče predávať na metre, ale predávajú sa iba v konkrétnych dĺžkach, aj s pripojovacími vodičmi – tzv. vykurovacie okruhy. Ako je výpočtom stanovené, že vodič bude mať pri určitej dĺžke príkon 10 W/m, jeho dodatočným skracovaním sa príkon na jeden meter zvyšuje. Preto nie je možné vykurovacie okruhy dodatočne skracovať, vodič by sa prehrieval.

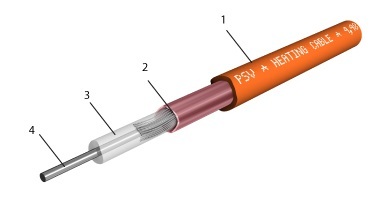

1. Plášť

2. Ochranné opletenie

3. Izolácia jadra

4. Rezistencia (odporový vodič)





Typy vykurovacích vodičov

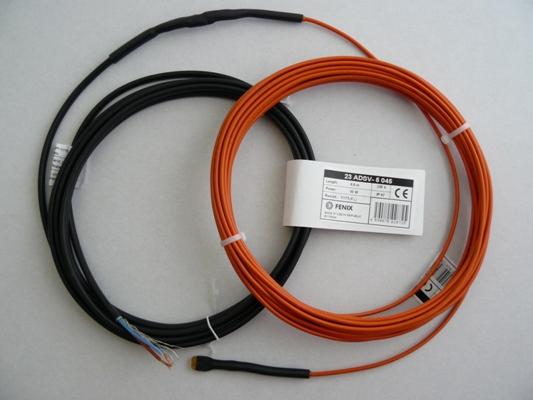

Elektrické vykurovacie vodiče delíme na jednožilové a dvojžilové. Aby vykurovací vodič hrial je potrebné uzavrieť elektrický obvod – pokiaľ je vo vnútri vodiča len jedna žila (rezistencia), ide o jednožilový vodič. Jeden koniec vodiča sa pripojí na fázu, druhý na pracovný vodič – vodič má potom na oboch koncoch pripojovací vodič (studený koniec) a musí byť inštalovaný tak, aby začínal a končil na rovnakom mieste. Ak má vodič pod plášťom dve žily (rezistencie) ide o dvojžilový vodič. Na jednom konci vodiča je pripojovací vodič, ktorý sa zapojí do inštalačnej krabice, druhý koniec je vyrobený so spojkou, ktorá prepája obe rezistencie a vytvára uzavretý okruh. Inštalácia je tak jednoduchšia ako pri jednožilovom vodiči, nakoľko nie je nutné sa vracať vodičom späť na miesto pripojenia.

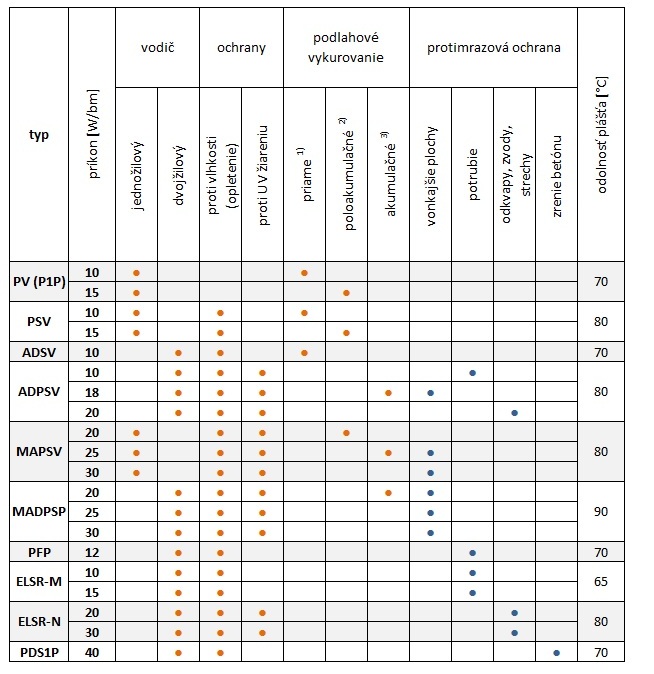

Prehľad vykurovacích vodičov ECOFLOOR

1) uloženie vykurovacej technológie pod dlažbu do flexibilného tmelu

2) uloženie vykurovacej technológie do betónovej alebo anhydridovej vrstvy v hrúbke 4 – 7 cm

3) uloženie vykurovacej technológie do betónovej vrstvy v hrúbke cca 12 cm
